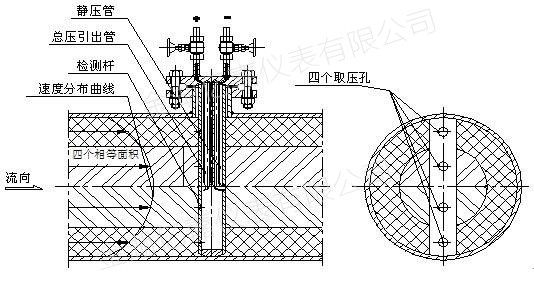

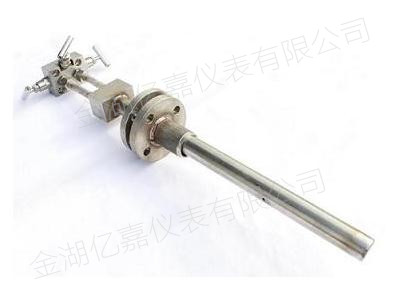

YJANB系列阿牛巴流量計 (又叫笛形均速管流量計、托巴管流量計屬于差壓式流量計)。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，產品主要是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的，測量管道直徑在DN20到DN12000之間。具有較高的穩定性和重復性。
阿牛巴流量計目前廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
YJANB系列阿牛巴流量計主要特點：
1、獨有的內部二次平均結構，提供了高精度（讀數±0.9899%）和高重復性（±0.09999%）。
2、外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便于選用耐高溫，耐腐蝕的材料。
3、蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
4、適用于方形或矩形管道。
5、對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
6、均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
7、無流量系數飄移，長期穩定。
8、獨家提供直觀的共振驗算，確保長期穩定運行。
9、壓損小能耗低，節能效果顯著
10、安裝簡便節省人工，價格低交貨迅速
YJANB系列阿牛巴流量計技術參數：
1、適用于測量液體、氣體和蒸汽的流量
2、準確度為被測實際流量值的±0.9999%
3、測量的重復性為±0.9989%
4、流量的量程比，典型的為了10：1（差壓值100：1）
5、最高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）
6、最高工作壓力達400Bar（40MPa）
7、最高粘度為500 cp
8、要求上下游直管段的長度較短
9、長期精度不受磨損的影響
YJANB系列阿牛巴流量計產品選型：
|
規格代碼 |
說明 |
||||||||||||
|
企標 |
YJ |
金湖億嘉儀表 |
|||||||||||
|
儀表種類 |
ANB |
阿牛巴流量計 |
|||||||||||
|
通徑代碼 |
-XXX |
例:100表示DN100 |
|||||||||||
|
結構形式 |
Z |
智能一體化 |
|||||||||||
|
L |
分體式 |
||||||||||||
|
被測量介質 |
1 |
液體 |
|||||||||||
|
2 |
氣體 |
||||||||||||
|
3 |
蒸汽 |
||||||||||||
|
本體形式 |
1 |
管道法蘭式 |
|||||||||||
|
2 |
法蘭連接插入式 |
||||||||||||
|
3 |
螺紋連接插入式 |
||||||||||||
|
管道靜壓 |
A |
0～0.6MPa |
|||||||||||
|
B |
0～1.0MPa |
||||||||||||
|
C |
0～1.6MPa |
||||||||||||
|
D |
0～2.5MPa |
||||||||||||
|
E |
0～4.0MPa |
||||||||||||
|
F |
0～6.3MPa |
||||||||||||
|
G |
0～10MPa |
||||||||||||
|
H |
0～16MPa |
||||||||||||
|
I |
0～25MPa |
||||||||||||
|
J |
0～40MPa |
||||||||||||
|
工藝條件 |
0 |
普通 |
|||||||||||
|
1 |
防腐 |
||||||||||||
|
2 |
高溫 |
||||||||||||
|
3 |
防爆 |
||||||||||||
|
補償方式 |
0 |
無補償 |
|||||||||||
|
P |
單壓力補償 |
||||||||||||
|
T |
單溫度補償 |
||||||||||||
|
Q |
壓力、溫度全補償 |
||||||||||||
|
一體化信號輸出 |
0 |
無 |
|||||||||||
|
1 |
4～20mA |
||||||||||||
|
2 |
脈沖 |
||||||||||||
|
3 |
Hart |
||||||||||||
|
一體化供電方式 |
0 |
內部電池供電 |
|||||||||||
|
1 |
電池與24VDC雙選擇供電 |
||||||||||||
|
2 |
外24VDC供電 |
||||||||||||
|
儀表量程 |
-XXX |
例：2000表示對應的最大流量為2000m3/h |
|||||||||||
YJANB系列阿牛巴流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
