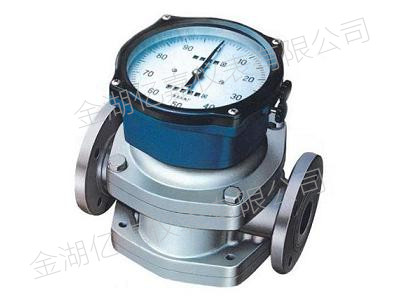

YJLLI系列腰輪流量計（羅茨流量計）主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。
腰輪流量計目前廣泛用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。
YJLLI系列腰輪流量計測量原理：

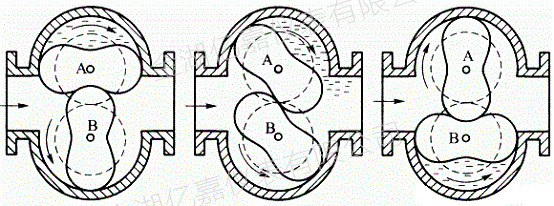

當被測液體流經計量室時，在流量計的進出口形成壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。
YJLLI系列腰輪流量計主要特點：
1、高精度，重復性好，測量范圍大。
2、對直管段無要求。
3、適用高粘度流體，如原油、石油制品等。
4、結構緊湊堅固。
5、計量部件之間無接觸，不磨損，使用壽命長。
YJLLI系列腰輪流量計技術參數：
1、公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0
2、工作溫度：（℃）：-10~60
3、精度等級：0.5、0.2
4、流量范圍：（m3/h）
|
公稱通徑 DN |
液體粘度3.0~150mpa.s |
液體粘度3.0~150mpa.s |
液體粘度3.0~150mpa.s |
液體粘度3.0~150mpa.s |
|
15 |
0.25~2.5 |
0.5~2.5 |
0.5~2.5 |
0.83~2.5 |
|
20 |
0.25~2.5 |
~2.5 |
0.5~2.5 |
0.83~2.5 |
|
25 |
0.6~6 |
1.2~6 |
1.2~6 |
2~6 |
|
40 |
1.6~16 |
3.2~16 |
3.2~16 |
5.3~16 |
|
50 |
2.5~25 |
5~25 |
5~25 |
8.3~25 |
|
80 |
6~60 |
12~60 |
12~60 |
20~60 |
|
80Ⅱ |
12~100 |
22~100 |
20~100 |
33.3~100 |
|
100 |
10~100 |
20~100 |
20~100 |
33.3~100 |
|
150 |
40~200 |
40~200 |
100~200 |
66.7~200 |
|
精度等級 |
0.5 |
0.2 |
||
YJLLI系列腰輪流量計產品選型：
|
公稱 |
最大流量 |
基本誤差限(%) |
介質溫度℃ |
遠傳輸出軸 |
公稱壓力 |
最大壓力 |
粘度范圍 |
|
|
范圍度 |
范圍度 |
|||||||
|
50 |
25 |
±0.2
|
±0.5
|
0～120
|
0.01
|
1.6 2.5 4.0 6.3 |
＜0.04
|
3～5000
|
|
80 |
60 |
|||||||
|
100 |
100 |
|||||||
|
150 |
250 |
0.1
|
||||||
|
200 |
400 |
|||||||
|
250 |
600 |
|||||||
|
300 |
1000 |
|||||||
注：＊溫度大于120℃，為特殊訂貨
YJLLI系列腰輪流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
